Среди технологий строительства лодки своими руками, пожалуй, на первом месте стоит технология методом «сшей и склей». Она появилась с появлением такого замечательного материала для судостроителя как фанера.

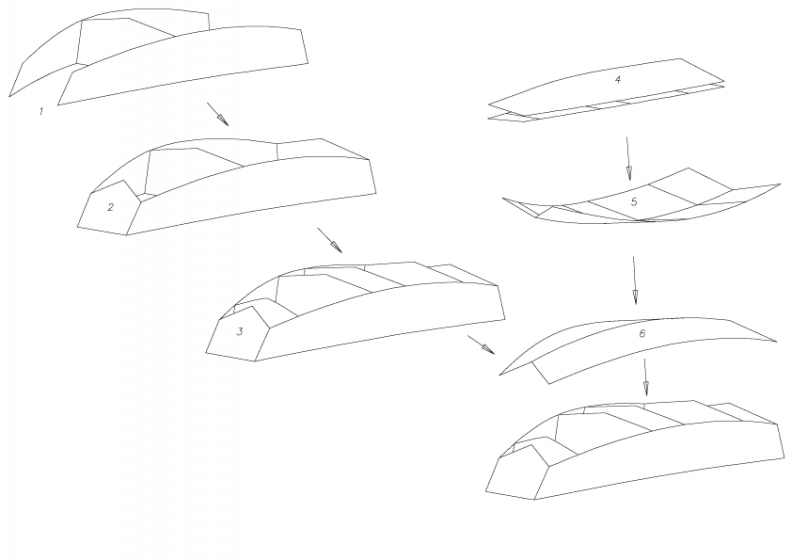

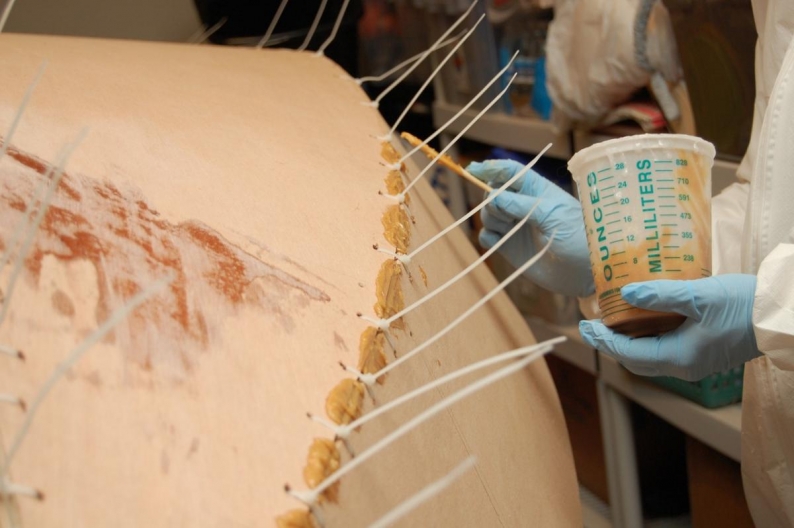

Технология «stitch and glue» («скрепки-клей» или «сшей и склей»), способ не новый — первый легкий гоночный швертбот, созданный с её помощью, появился в Англии еще в 50-х годах. Тогда такие конструкции не считались надежными – швертбот из фанеры со стыками, проклеенными полиэфирной смолой не отличался долговечностью. Второе рождение технологии связано с появлением на рынке эпоксидных смол.

Приступая к строительству

Сейчас мы обсудим, как и какой нам выбрать материал, чтобы построить своими руками маломерное судно, как лучше доставить его к месту строительства, раскроить и склеить детали корпуса. На такие масштабы, как пятнадцатиметровая яхта, мы пока размахиваться не будем, а вот чтобы построить что-то не столь грандиозное, например, небольшую лодку или швертбот, нам понадобятся 150-160 часов свободного времени, половина из которого уйдёт на операции по шлифовке и покраске корпуса и нижеперечисленные материалы.

Например, для небольшого швертбота вам понадобится:

  1. Фанера 6 мм — 3-4 листа
  2. Фанера 10 мм — 1-2 листа
  3. Эпоксидная смола — 6-7 кг
  4. Стеклоткань Э3-200 — 9-10 п/м (погонных метров)
  5. Эпоксидная шпатлевка — 1,9 кг
  6. Эпоксидная эмаль — 1 кг
  7. Медный провод 2 мм — 12 п/м

Корпус

Итак, строим швертбот. Для таких целей рекомендуется фанера на основе фенольного клея. Наиболее доступный отечественный вариант такой фанеры именуется ФСФ и, как правило, изготовлен из березового шпона. Фанеру желательно приобретать «верхних» сортов и шлифованную. Необходимо иметь в виду, что в последние годы ситуация с фанерой на рынке заметно ухудшилась. Даже на тех строительных базах, где эта фанера присутствует в рекламе, она всегда «только что закончилась». Не стоит из-за этого волноваться, если не удастся приобрести фанеру марки ФСФ, швертбот вполне можно построить и из фанеры марки ФК, которая всегда найдётся на ближайшей строительной базе. Фанера этой марки изготавливается на основе карбамидного клея и имеет меньшую заявленную водостойкость шва, но это не слишком принципиально. Требуется только осмотреть со всех сторон торцы листов фанеры, в штабелях часто попадаются экземпляры с дефектами в виде сквозных щелей. Не стоит также слишком сильно полагаться на указанную сортность. Как ни странно, но иной раз низкосортная фанера имеет вид куда лучше, чем якобы более качественная. Поэтому лучше просто осмотреть листы на предмет наличия крупных сучков и отверстий от мелких. А теперь – небольшой совет: строить швертбот можно начинать сразу после покупки фанеры, чтобы сэкономить на транспортировке, можно своими руками раскроить её прямо на базе.

Раскрой

Теперь пару слов насчёт раскроя. Следует знать, что практически все имеющиеся в интернете проекты таких маломерных судов, как швертбот предлагают раскрой заготовок, оптимизированный по количеству отходов для западного стандарта листов фанеры 4х8 футов (1200х2400). Первое, что из этого следует — необходимость оптимизации для листов 1525х1525, а второе – неизбежное применение соединений «на ус». В последнем нет ничего страшного, для выполнения соединений всех деталей, из которых состоит строящийся швертбот, а точнее его корпус, достаточно пары часов. Раскроить фанеру можно острой ножовкой с припуском 2-3 мм и обработать начисто рубанком. Чтобы швертбот не получился «косым», его симметричные детали необходимо приложить друг к другу и скрепить струбцинами, затем обработать по всему периметру рубанком. Сами «усы» каждой заготовки обрабатываются по отдельности торцевым рубанком, затем доводятся ленточной шлифовальной машинкой.

На этом – всё. В следующий раз мы поговорим о том, как правильно склеить и сшить детали, из которых состоит наш швертбот и защитить от гниения его фанерный корпус.

Чертежи небольшого швертбота в формате pdf (на английском языке)
