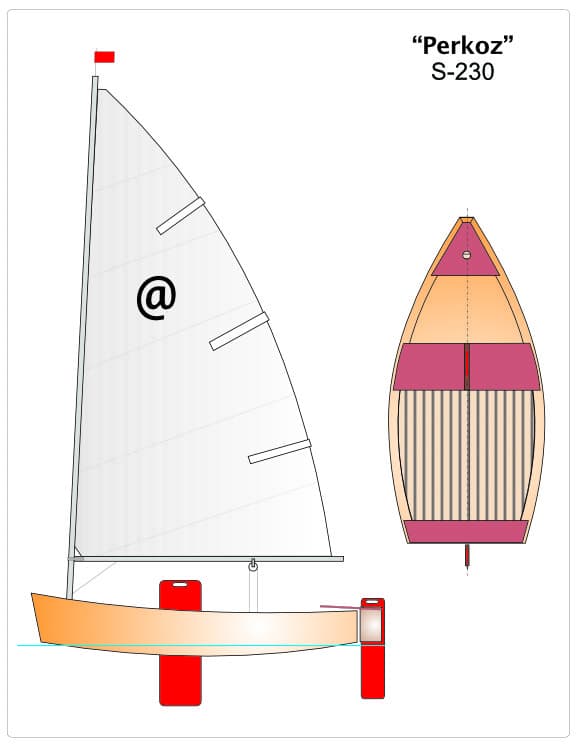

Чертежи лодки из фанеры S-230

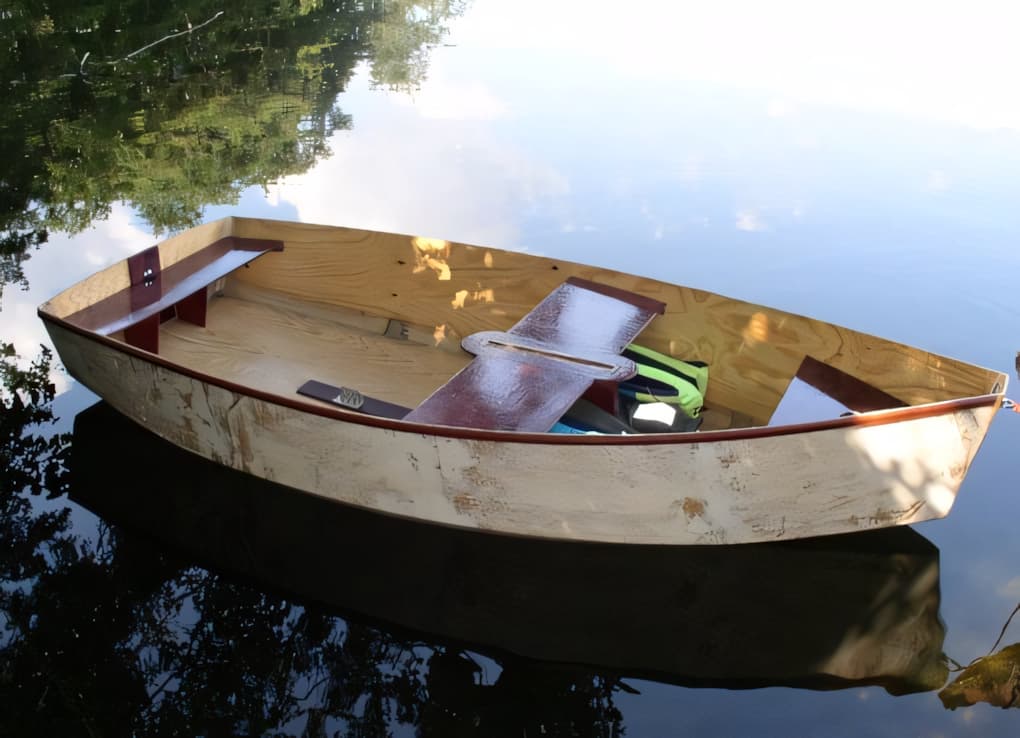

S-230 «Перкоз» — это лодка, предназначенная для обучения детей парусному спорту и для отдыха. Другой вариант использования, со снятым такелажем, — в качестве небольшой гребной лодки.

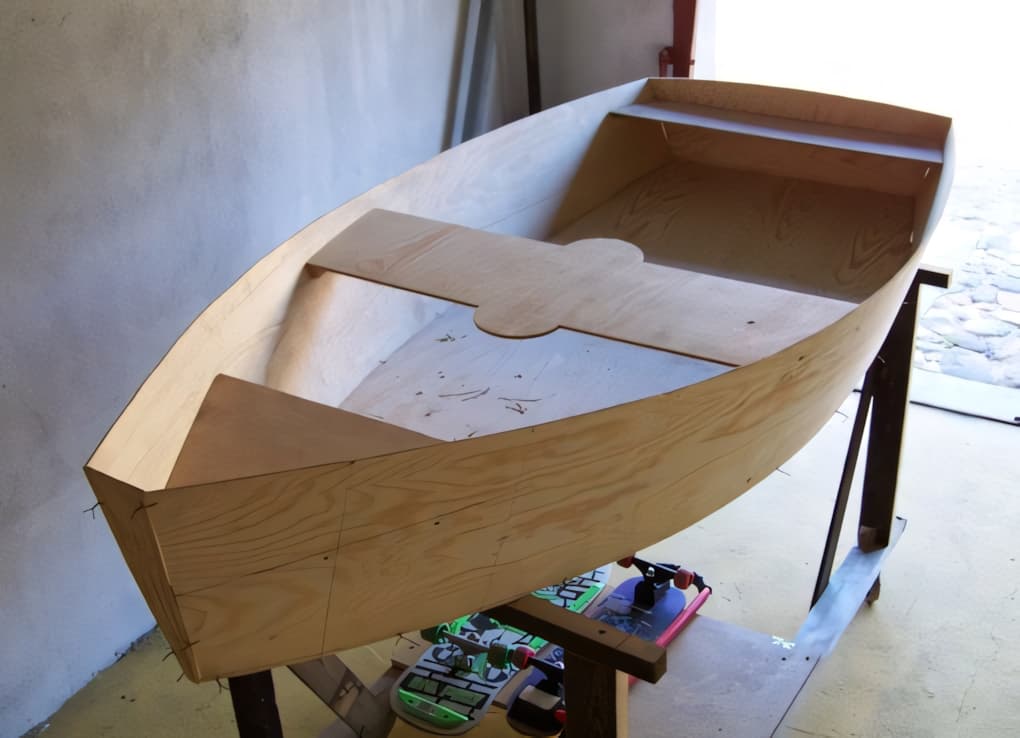

Это лодка, изготовленная из 2 листов фанеры 6 мм и 1 листа фанеры 8 мм и сосновых реек. Элементы фанеры могут быть вырезаны с помощью фрезерного станка с ЧПУ. Сборка осуществляется по технологии «сшей и склей».

О том как построить такую лодку подробно в статье: Лодка из фанеры своими руками

Чертежи лодки из фанеры

Все файлы в формате PDF в архиве ZIP: perkoz.zip

Рисование элементов Perkoz в масштабе 1:1 — занятие трудоемкое и требует аккуратности. Простота сборки лодки зависит от точности чертежей элементов и их вырезания из фанеры. Один из первых строителей «Перкоза» подготовил чертежи листов фанеры, соответствующие рисунку 20 документации, в формате DXF, приемлемом для режущих станков с ЧПУ.

Скачать выкройки в формате dxf — dxf.zip
